KUKA機器人KR C4 說明
KUKA機器人KR C4箱柜冷卻裝置包含兩條冷卻循環回路。 裝有控制、功率電子元器件的箱內范圍通過一個換熱器進行散熱。 在箱柜的外部區域，KPP 和 KPS 的低壓電源件、鎮流電阻和散熱體則直接通過外部空氣適當冷卻。
KUKA機器人KR C4箱柜結構

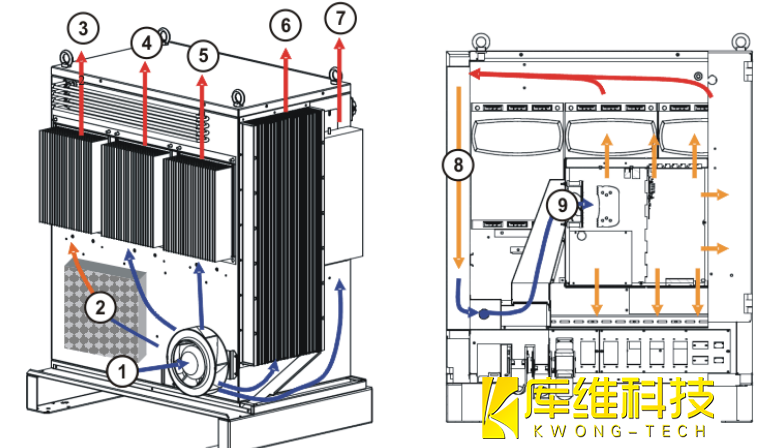

冷卻循環回路如下圖：
1 外部風扇空氣入端
3 KPP 空氣出口
4 KSP 空氣出口
5 KSP 空氣出口
6 熱交換器空氣出口
7 電源濾波器空氣出口
8 通氣管道
9 KPC 進氣道
