水導激光加工案例之??5G芯片微孔加工

發布日期：2025-08-22 09:44 ????瀏覽量：

在5G通信技術高速發展的今天，??高頻5G芯片的微孔加工??，被稱為“半導體制造皇冠上的明珠”——既要滿足每平方厘米超1000個微孔的高密度布局，又需保證孔徑精度在±0.1μm以內，邊緣無毛刺、無熱損傷。

一、技術難點

1、精度不足

傳統機械鉆孔依賴金剛石刀具物理切削，在加工0.1mm以下微孔時，刀具易磨損導致孔徑誤差達±15μm，且材料損耗率高達46%。普通CO?激光切割雖無需接觸，但熱影響區（HAZ）超過100μm，會引發芯片材料晶格畸變，導致信號傳輸損耗增加25%。

2、熱損傷嚴重

5G芯片采用的低介電常數（Dk<3.0）材料對溫度極為敏感。傳統激光加工時，局部高溫會使孔壁產生重鑄層（厚度3-44μm）和微裂紋，導致信號反射系數（S11）惡化至-15dB以下，無法滿足28GHz頻段的通信需求。

3、效率瓶頸

當微孔密度超過100個/mm²時，傳統工藝需多次定位調整，加工效率驟降至0.5mm/s，且良率不足70%。

二、解決方案

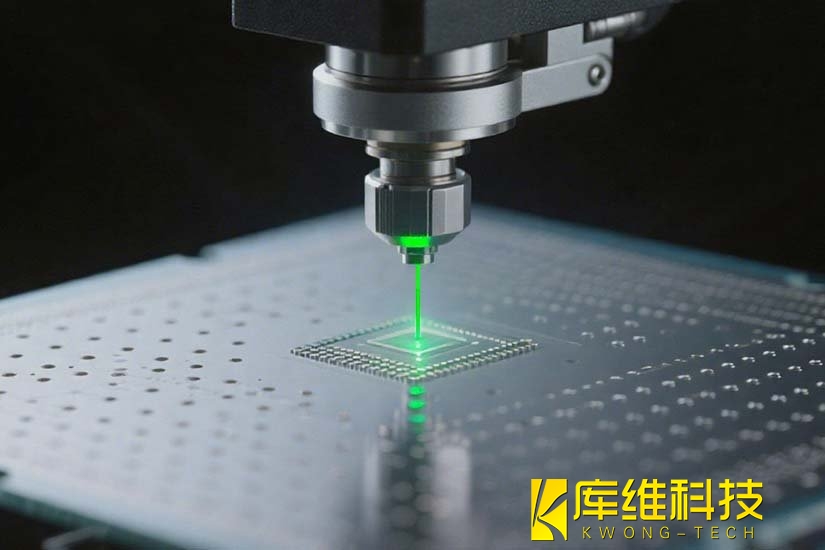

水導激光技術通過激光與高壓水射流的協同作用??，實現了微孔加工的顛覆性突破：

??精準導光與冷卻??：水射流利用全反射效應約束激光束，形成直徑僅30μm的“柔性光纖”，同時通過水流沖刷帶走熱量，將熱影響區縮小至50μm以下。
??無毛刺加工??：水流的沖刷力可即時清除熔融碎屑，配合激光的光斑直徑<50μm，使孔壁粗糙度（Ra）降至0.8μm，邊緣光滑如鏡。
??超微孔加工能力??：在金剛石基板上，水導激光已實現孔徑0.1μm、深徑比20:1的微孔加工，精度達到納米級。
